Procédures fonctionnelles

Eléments à définir pour chaque procédure fonctionnelle :

• Description de la procédure fonctionnelle :
  • Type (Saisie, Consultation, Manuelle, Batch ....).
  • Description.
  • Liste des Flux Entrants.
  • Liste des Flux Sortants.
  • Table de décision du déclenchement de la procédure fonctionnelle.
• Description des écrans s'il y a lieu :
  • Présentation de l'écran.
  • Description des éléments de l'écran.
  • Règles de gestion de l'écran.
• Description des états s'il y a lieu :
  • Présentation de l'état.
  • Description des éléments de l'état.
• Description des vues de la procédure fonctionnelles sur le MCD :
  • Entités et associations nécessaires à la procédure fonctionnelle :
    • Type d'accès (Création, Consultation, Modification, Suppression).
    • Critères de recherche.
    • Propriétés utilisées.
  • Cette étape est importante, car elle doit permettre de vérifier et compléter le MCD. Il s'agit ici d'établir le lien entre les traitements et les données qui ont été étudiées séparément lors de la formalisation conceptuelle.



Exemple :

Détaillons ici la procédure fonctionnelle présentée dans l'exemple du MOT "Vérif Fiche Pilote & Recherche de la voile demandée".

Type	Saisie
Description	Recherche des informations du pilote En fonction des informations du pilote, recherche des voiles répondant aux caractéristiques niveau et poids et qui seront disponibles à la date demandée par ce dernier.
Flux entrants	Nom et Prénom du pilote. (oral) Date souhaitée pour la réservation. (oral)
Flux sortants	Enregistrement de la réservation de la voile par le pilote. (base de données) Bordereau de réservation. (imprimé)
Déclenchement	Le déclenchement du traitement est manuel en réponse à une demande de réservation. Ce déclenchement doit suivre les règles suivantes Pour une réservation de voile : la date de réservation doit être supérieure à la date du jour. Pour une demande de voile suite à un refus d'une autre voile déjà réservée la date peut être égale à la date du jour.
Ecran de recherche	Vue de l'écran sur le MCD Entité Pilote en consultation : Nom du pilote : Premier critère de recherche. Prénom du pilote  : Deuxième critère de recherche. Numéro de licence : Identification du pilote à transmettre à l'écran de réservation pour le pilote sélectionné dans la liste. Date de naissance  : A afficher dans la liste pour la sélection du pilote.
Ecran de réservation	Paramètre d'entrée : Numéro de licence d'un pilote. Vue de l'écran sur le MCD Entité Pilote en consultation pour la recherche et la réservation : Numéro de licence : Critère de recherche associé au paramètre d'entrée. Nom du pilote : A afficher dans le champ " Pilote ". Prénom du pilote  : A afficher dans le champ " Pilote ". Poids du pilote : A afficher dans le champ " Poids ". Niveau du pilote : A afficher dans le champ " Niveau ". Entité Modèle de parapente en consultation pour la recherche : Niveau  : Critère de recherche supérieur ou égal au champ " Niveau ". Poids minimum : Critère de recherche inférieur ou égal au champ " Poids ". Poids maximum  : Critère de recherche supérieur ou égal au champ " Poids " Nom (Modèle de parapente) : Identifiant nécessaire à l'association Est de type. A afficher dans la liste de l'écran. Association Est de type en consultation pour la recherche : pour rechercher les Parapentes qui ont pour modèle un Modèle de parapente répondant aux critères du pilote (voir ci-dessus). Entité Parapente en consultation pour la recherche et la réservation : Numéro  : Identifiant nécessaire aux associations Est de type et Utilise. A afficher dans la liste de l'écran. Association UTILISE en consultation pour la recherche: Date d'utilisation : Recherche des parapentes qui sont libres à la date saisie dans le champ " Date de réservation ". Association UTILISE en création pour la réservation : Date d'utilisation : renseignée avec le champ " Date de réservation ".

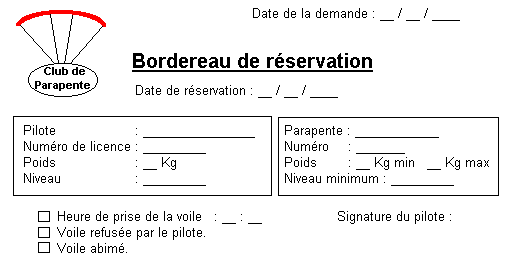

Bordereau de réservation	Cet état est lié à l'écran de réservation. Champs renseignés automatiquement : Date de la demande : Date du jour. Date de réservation : Date saisie dans le champ " Date de réservation ". Pilote : Informations affichées dans le champ " Pilote ". Numéro de licence : Paramètre d'entrée de l'écran de réservation. Poids (du pilote): Information affichée dans le champ " Poids ". Niveau : Information affichée dans le champ " Niveau ". Parapente : Propriété " Modèle de parapente " du Modèle de parapente lié au Parapente choisi dans la liste de l'écran de réservation. Numéro : Propriété " Numéro " du Parapente choisi dans la liste de l'écran de réservation. Poids (minimum) : Propriété " Poids minimum " du Modèle de parapente lié au Parapente choisi dans la liste de l'écran de réservation. Poids (maximum) : Propriété " Poids maximum " du Modèle de parapente lié au Parapente choisi dans la liste de l'écran de réservation. Niveau minimum : Propriété " Niveau minimum " du Modèle de parapente lié au Parapente choisi dans la liste de l'écran de réservation.
